Многие владельцы гаражей относятся к электрике спустя рукава: кидают один удлинитель от соседа или ставят старый автомат на 25А, надеясь на «авось». Но статистика МЧС России пугает - почти 27% пожаров в гаражных кооперативах случаются именно из-за того, что проводка не соответствует нормам. В условиях повышенной влажности, пыли и вибраций обычные домашние решения просто не работают. Чтобы ваш гараж не превратился в одну большую искрящую розетку, нужно подойти к вопросу системно: от выбора кабеля до правильной настройки защиты.
Главные правила и нормы безопасности
Прежде всего, забудьте про алюминий. Современный стандарт - это ВВГнг-LS is медный кабель с не поддерживающим горение поливинилхлоридным изоляционным слоем с пониженным дымо- и газовыделением . Медь в 2,5 раза лучше проводит ток и, что самое важное, не окисляется в местах соединений, которые в гараже часто подвержены коррозии.
Согласно ПУЭ Правила устройства электроустановок - основной технический документ, регламентирующий проектирование и эксплуатацию электросетей в РФ , в гаражах необходимо использовать системы заземления TN-S или TN-C-S. Если вы планируете работать с электроинструментом, заземление - это не роскошь, а единственный способ избежать удара током при пробое изоляции.
Особое внимание уделите влажности. Все розетки и выключатели должны иметь степень защиты IP65 стандарт защиты корпуса от проникновения пыли и струй воды . Это значит, что даже если вы случайно брызнете водой при мойке деталей или в гараже скопится конденсат, электроника останется в безопасности.
Расчет нагрузки: сколько «тянет» ваша сеть?
Большинство гаражей площадью до 24 м² обходятся однофазной сетью 220 В. Если у вас нет промышленного станка, мощности в 5,5 кВт (автомат на 25 А) хватит для 87% всех задач. Однако опытные электрики рекомендуют закладывать 20% запаса. Для стандартного бокса 6х4 м лучше ориентироваться на 6,6 кВт. Это позволит в будущем добавить мощный обогреватель или компрессор без переделки всей сети.
Критическая ошибка многих - неправильный подбор сечения кабеля под конкретный прибор. Например, если вы подключаете компрессор мощностью 3 кВт, вам категорически нельзя использовать кабель тоньше 2,5 мм². Именно нарушение сечения становится причиной 92% аварий в гаражных сетях по данным Ассоциации инженеров-электриков РФ.
| Назначение | Тип кабеля | Сечение (мм²) | Автомат | Защита |
|---|---|---|---|---|
| Освещение (LED 10-15 Вт) | ВВГнг-LS | 1,5 | 10 А | Обычный автомат |
| Розетки (инструмент) | ВВГнг-LS | 2,5 | 16 А | УЗО / Диф-автомат |
| Силовое оборудование (>7 кВт) | ВВГнг-LS (3-фазный) | 6-10 | По расчету | Диф-автомат класс А |
Схема подключения и монтаж

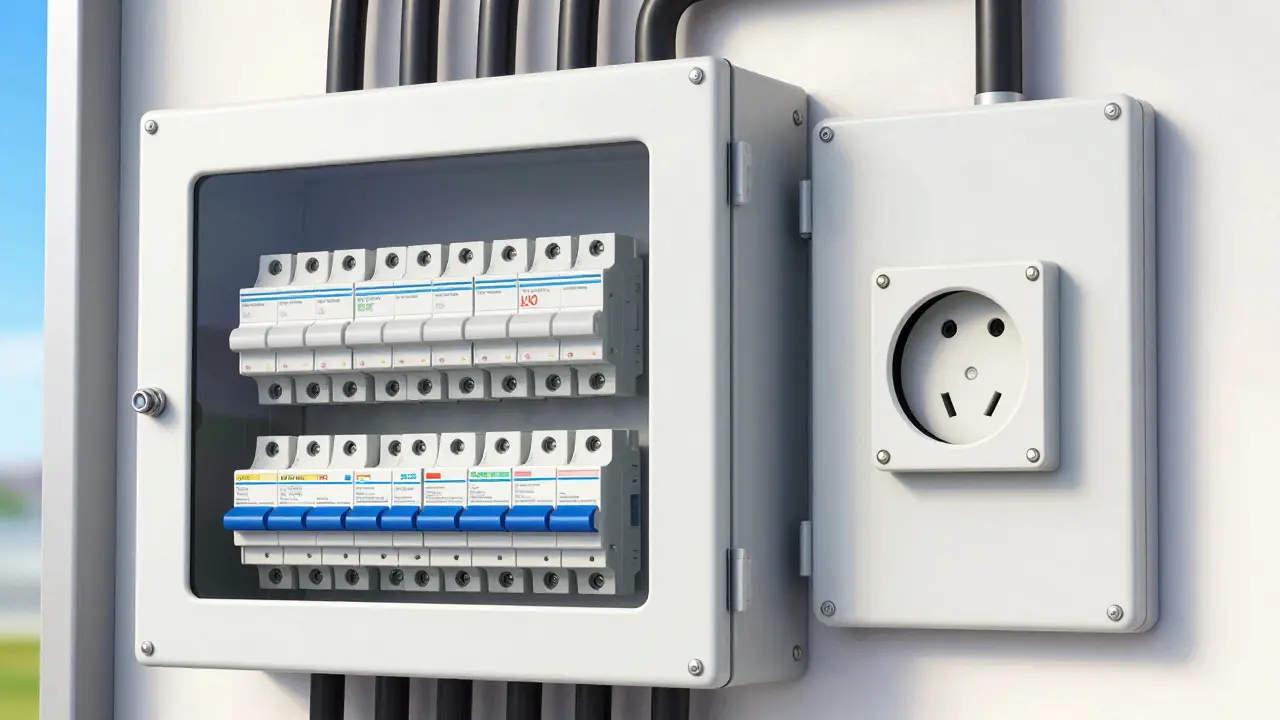

Правильная схема начинается с распределительного щита. На вводе обязательно ставится противопожарный УЗО устройство защитного отключения, которое размыкает цепь при обнаружении утечки тока на 100 или 300 мА. Затем сеть делится на группы: освещение и розетки. Для розеток ставится отдельное УЗО с током утечки 30 мА. Профессор МЭИ В.И. Смирнов отмечает, что такая защита снижает риск смертельного поражения током в 17 раз.
Как прокладывать провода? Есть два варианта:
- Скрытая проводка в гофре: идеальна для бетонных стен. Она на 30% безопаснее с точки зрения пожаров, но монтируется на 40% дольше.
- Открытая проводка в кабель-каналах: быстрее в установке и проще в обслуживании, но подвержена механическим повреждениям.
Не забудьте про розетки. Типичная ошибка - поставить одну «на всякий случай». Практика показывает: оптимально делать одну розетку на каждые 2 метра стены. Высота установки должна быть в пределах 0,8-1,2 метра от пола, чтобы избежать попадания брызг и грязи.
Специфика смотровой ямы
Смотровая яма - самое опасное место в гараже. Здесь скапливается влага, а пространство ограничено. Использовать здесь стандартные 220 В запрещено. Правильный подход - установка понижающего трансформатора мощностью 1-2 кВт, который выдает сверхнизкое напряжение до 42 В. Это практически исключает риск фатального удара током при случайном контакте с проводами в сырой яме.
Если вы все же решили оставить 220 В (что крайне не рекомендуется), использование УЗО с током утечки 30 мА становится обязательным. Около 33% всех замыканий в гаражах происходят именно в смотровых ямах из-за игнорирования этих требований.
Пошаговый план реализации
- Документация: Получите технические условия (ТУ) в энергосбытовой компании. Срок ожидания обычно составляет около 14 рабочих дней.
- Проектирование: Нарисуйте схему. Для гаража 18 м² заложите минимум 3 светильника, чтобы не работать в полумраке.
- Монтаж трасс: Проложите кабель в гофре диаметром 16-20 мм. Крепите гофру к стенам с шагом не более 30 см.
- Сборка щита: Установите вводной автомат, УЗО и распределительные автоматы. Важно правильно разделить PEN-проводник на вводе, используя медную шину сечением 10 мм², а не алюминиевые перемычки.
- Установка точек: Монтируйте розетки и выключатели IP65.
- Проверка: Протестируйте изоляцию с помощью мегаомметра. Сопротивление должно быть выше 0,5 МОм.
- Приемка: Оформите акт испытаний (форма ЭУ-3), чтобы в случае чего подтвердить безопасность монтажа.
Советы по выбору оборудования и типичные ошибки
Когда идете в магазин, не берите самые дешевые автоматы. Для влажных помещений сейчас требуются дифавтоматы с электромеханическим расцепителем (класс А). Они стоят на 20-22% дороже, но работают намного точнее и надежнее в условиях перепадов температур.
Еще один важный момент - заземление. Многие делают «самоделки», вбивая в землю любой железный прут. Проверка Роспотребнадзора показала, что 37% таких систем имеют сопротивление выше 10 Ом, что в 2,5 раза выше нормы. Используйте модульный штыревой комплект длиной 1,5 м, чтобы добиться сопротивления не более 4 Ом.
Можно ли использовать алюминиевые провода, если они уже проложены?
Крайне не рекомендуется. Алюминий текуч, он окисляется и со временем ослабляет контакт в розетках и автоматах, что приводит к нагреву и пожару. Лучше один раз заменить сеть на медный кабель ВВГнг-LS.
Зачем нужно УЗО, если есть обычный автомат?
Автомат защищает провода от перегрузки и короткого замыкания. УЗО же защищает человека. Если вы коснетесь оголенного провода или инструмент «пробьет» на корпус, УЗО мгновенно отключит питание, сохранив вам жизнь.
Какой свет лучше выбрать для гаража?
Оптимальный вариант - LED-лампы мощностью 10-15 Вт. Они дают яркий белый свет, потребляют минимум энергии и не боятся вибраций, в отличие от старых люминесцентных ламп.
Что такое класс А в дифавтоматах и зачем он нужен?
Дифавтоматы класса А реагируют и на переменный, и на пульсирующий постоянный ток. Это важно, так как многие современные зарядные устройства и блоки питания электроинструмента создают именно такой ток при утечке.
Как часто нужно проверять состояние проводки в гараже?
Рекомендуется раз в год подтягивать винтовые зажимы в щитке и розетках, так как из-за вибраций и перепадов температур контакты могут ослабнуть, что приведет к искрению.
Что делать дальше?
Если вы только планируете ремонт, начните с составления точного списка всех приборов, которые будут работать в гараже. Сложите их мощность и добавьте 20% запаса - это будет ваша база для покупки кабеля и выбора автомата.
Если у вас уже есть старая проводка, проведите ревизию: проверьте, нет ли оплавленных изоляторов, работают ли розетки без искрения и есть ли вообще заземление. Если сеть была проложена более 15 лет назад, самым разумным и безопасным решением будет полная замена кабеля на современный медный стандарт.
