Парктроники своими руками: как выбрать датчики и правильно подключить систему

Парковаться в тесном гараже или между двумя машинами на улице - задача, от которой у многих водителей напрягается шея. Парктроник помогает. Но зачем платить 3000-5000 рублей за установку, если можно собрать систему самому за 1500-2500 рублей? Всё, что нужно - это базовые инструменты, немного терпения и понимание, как работают ультразвуковые датчики.

Что такое парктроник и зачем он нужен

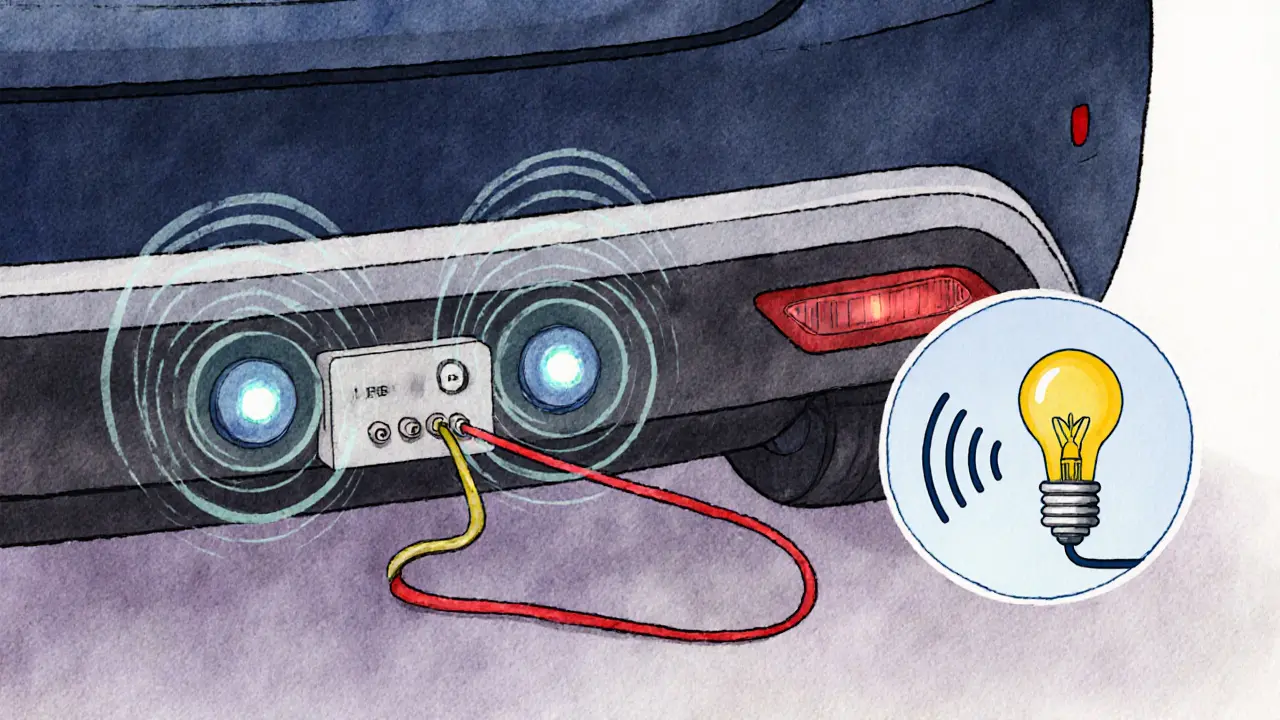

Парктроник - это не магия, а простая электроника. Он использует ультразвуковые волны, чтобы измерять расстояние до препятствий. Датчики посылают сигнал, который отскакивает от объекта и возвращается обратно. Блок обработки считает, сколько времени занял этот путь, и переводит его в сантиметры. Если до стены 30 см - система подаёт звуковой сигнал. Чем ближе - тем чаще и громче.

Система работает на частоте 40-48 кГц. Это выше слышимого диапазона, поэтому вы не услышите, как она излучает звук - только результат. Диапазон измерения - от 30 см до 2,5 метров. Этого достаточно для парковки, но не для обнаружения тонких столбов или узких опор. В таких случаях камера заднего вида сработает точнее. Но парктроник не боится тумана, дождя или темноты - его преимущество в надёжности при любых погодных условиях.

Как выбрать датчики и блок управления

Не все датчики одинаковы. В магазинах вы найдёте комплекты с 2, 4, 6 или 8 датчиками. Для большинства легковых автомобилей хватает 4 датчиков - два спереди, два сзади. Если вы часто паркуетесь в узких местах или ездите с прицепом - лучше взять 6 или 8.

Обращайте внимание на:

• Угол обзора - у качественных датчиков он 90-110 градусов. Меньше - есть слепые зоны.
• Защита от влаги - корпус должен быть герметичным, IP67 или выше. Вода и соль зимой быстро убивают дешёвые датчики.
• Тип крепления - лучше брать модели с резьбой и уплотнительными кольцами. Они не болтаются и не выпадают при ударе.

Блок управления - это «мозг» системы. Он должен быть маленьким, лёгким (всего 51 грамм - как у популярных китайских моделей) и иметь регуляторы чувствительности. Часто их заклеивают клеем после настройки. Если вы планируете настраивать систему сами - ищите блок с доступными потенциометрами, а не залитыми в пластик.

Цены на комплекты варьируются: китайские 4-датчиковые системы стоят 1500-2500 рублей, европейские - от 5000. Для самостоятельной установки хватит и китайского варианта - главное, чтобы в комплекте были все крепления, инструкция и провода с разъёмами.

Схема подключения: от бампера до аккумулятора

Самая частая ошибка - подключать парктроник к постоянному плюсу. Если система работает постоянно, она разряжает аккумулятор. Правильный способ - подключать к цепи лампы заднего хода. Когда вы включаете заднюю передачу - лампа загорается, и парктроник включается вместе с ней. Это безопасно, логично и не требует дополнительных реле.

Вот как это делается:

1. Отключите минусовую клемму аккумулятора - это обязательно.
2. Найдите провод, идущий к лампе заднего хода. Он обычно красный или бело-красный. Используйте тестер, чтобы убедиться, что там есть напряжение только при включённой задней передаче.
3. Подключите плюсовой провод от блока обработки к этому проводу. Можно использовать клемму-«крокодил» или запаять.
4. Минусовой провод от блока подключите к любой точке на кузове - лучше к болту, который крепит бампер. Это надёжнее, чем к клемме аккумулятора.

Провода от датчиков идут к блоку. Каждый датчик имеет свой номер - 1, 2, 3, 4. Важно: подключайте их в том же порядке, в котором они установлены на бампере. Если слева - датчики 1 и 2, справа - 3 и 4, то и в блоке они должны быть подключены именно так. Иначе звук будет подаваться с противоположной стороны - и вы рискуете врезаться в то, что не видите.

Разметка и установка датчиков: как не испортить бампер

Сверлить в бампере - это как хирургическая операция. Один неверный шаг - и трещина. Вот как делать правильно:

• Используйте шаблон из бумаги, который идёт в комплекте. Приложите его к бамперу, закрепите молярным скотчем - он не оставляет следов и держит хорошо.
• Проверьте, чтобы датчики были установлены строго перпендикулярно земле. Если бампер наклонён - датчики должны быть с таким же углом. Иначе они будут «смотреть» в землю или в небо, а не вперёд.
• Сверлите медленно, с небольшим давлением. Используйте сверло на 10-11 мм - диаметр должен точно совпадать с датчиком. Если сверло заедает - остановитесь, дайте остыть. Перегрев размягчает пластик, и отверстие станет шире.
• Вставляйте датчик с уплотнительным кольцом и закручивайте винт до упора. Не перетягивайте - пластик треснет.

После установки проверьте, чтобы датчики не касались друг друга и не были закрыты грязью, снегом или брызгами от колёс. Если датчик вставлен криво - он будет срабатывать на пустом месте.

Настройка и тестирование: как избежать ложных срабатываний

После подключения и установки - не торопитесь включать систему. Сначала настройте чувствительность.

Блок управления имеет два основных регулятора:

• R14 - чувствительность. Если крутить по часовой стрелке - система срабатывает на более далёкие объекты. Слишком высокая чувствительность - парктроник будет пищать при открытии багажника или при проезде мимо столба.
• R15 - диапазон срабатывания. Он определяет, на каком расстоянии начинают загораться светодиоды. Обычно настраивают так: первый светодиод - 1,5 м, второй - 1 м, третий - 0,5 м, четвёртый - 0,3 м.

Как настроить:

1. Включите зажигание и заднюю передачу.
2. Поставьте автомобиль на расстоянии 2 метров от стены или большого объекта.
3. Поверните R14, пока не услышите первый звуковой сигнал. Это значит, что система начала работать.
4. Подъезжайте медленно к стене. Когда датчики начнут пищать на 1,5 м - всё в порядке. Если пищит раньше - уменьшайте чувствительность.
5. Проверьте, чтобы датчики не срабатывали при открытии багажника. Если да - значит, вы подключили к неправильному проводу или чувствительность слишком высокая.

Если система пищит при движении по гравию - это нормально. Ультразвук плохо различает рыхлые поверхности. Но если пищит на чистом асфальте - ищите ошибку в подключении.

Плюсы и минусы самостоятельной установки

Самостоятельная установка - это не только экономия. Это контроль. Вы сами выбираете качество датчиков, разводку проводов, место крепления блока. Вы не дадите механику «просто подключить» и забыть про заземление.

Плюсы:

• Экономия 3000-5000 рублей на установке в сервисе.
• Выбор компонентов - вы не получите дешёвый комплект, который продают в автосалоне.
• Понимание системы - вы будете знать, как её починить, если что-то сломается.

Минусы:

• Риск повредить бампер при сверлении - особенно если пластик старый или хрупкий.
• Ошибки в подключении - могут привести к перегоранию блока или ложным срабатываниям.
• Нет гарантии. Если что-то сломается - никто не отвечает.

Если вы новичок - начните с 4-датчиковой системы. Не берите «умные» модели с Bluetooth или интеграцией в мультимедиа. Они требуют диагностики через OBD-порт и не подходят для самостоятельной установки. Простой парктроник - ваш лучший выбор.

Что делать, если система не работает

Самые частые проблемы и как их решить:

• Нет звука - проверьте питание. Убедитесь, что вы подключили к лампе заднего хода, а не к постоянному плюсу. Проверьте предохранитель на блоке.
• Пищит постоянно - чувствительность слишком высока. Уменьшите R14. Также проверьте, не закрыты ли датчики грязью или льдом.
• Срабатывает только один датчик - проверьте подключение. Возможно, один провод оторвался или неправильно вставлен в разъём.
• Не работает на малых расстояниях - датчики установлены под углом. Снимите их, выровняйте и установите заново.

Если после всех проверок система не работает - возможно, блок бракованный. В китайских комплектах это случается в 5-7% случаев. Просто замените его - и всё заработает.

Что дальше: улучшения и альтернативы

Если вы сделали парктроник и он работает - подумайте о дополнениях. Например, добавьте светодиодную подсветку на бампер - она поможет видеть расстояние в темноте. Или подключите звуковой сигнал к наушникам - тогда вы не будете слышать пищание в салоне, но будете чувствовать вибрацию в ухе.

Альтернатива - камера заднего вида. Она даёт картинку, а не звук. Но она не работает в тумане, на солнце может слепить, а если бампер грязный - картинка будет размытой. Парктроник и камера - не конкурируют, а дополняют друг друга. Многие водители устанавливают оба.

В будущем ультразвуковые датчики станут точнее и дешевле. Но пока простые 4-датчиковые системы - лучший выбор для тех, кто хочет сэкономить, не теряя в надёжности. Не ждите чуда. Система не заменит водителя. Но она сделает парковку спокойнее - и это уже многое.
